TFT液晶表示回路の設計・試作を引き受けます。

（有）安田電子設計事務所では、各種液晶表示回路の設計・試作を承っております。
各種請け負いますので、ご依頼内容はお問い合わせください。

TFT液晶表示回路の事例を紹介します。
TFT液晶は液晶パネルとか呼ばれ、カラー表示ができるのが特徴です。
いろいろなサイズのパネルがあり、高精細に表示することができます。

写真１はマイコン（ルネサス RX65N）を使用した TFT液晶表示例です。
基板は RX65N-Envision-Kit (RX65N 評価ボード）を使用しています。
写真を 256色ビットマップに変換して、マイコンの ROM に搭載しています。
マイコンを使用するといろいろな表示をすることができます。

写真２はタッチパネル付き TFT液晶によるスイッチ表示例です。
基板は写真１と同様 RX65N-Envision-Kit (RX65N 評価ボード）を使用しています。
15個のスイッチを表示し、タッチしたスイッチを赤く変色させています。もちろん複数のスイッチのタッチにも対応しています。
マイコンを使用すると、表示だけでなく、タッチスイッチも作ることができます。

写真３はFPGAを用いてTFT液晶を表示する例です。
FPGAは高速にデータ処理できますので、TFTの表示能力を最大限に生かせます。
この例ではブルーバックにOSD（オンスクリーンディスプレイ）のイメージで左上に文字を出しています。

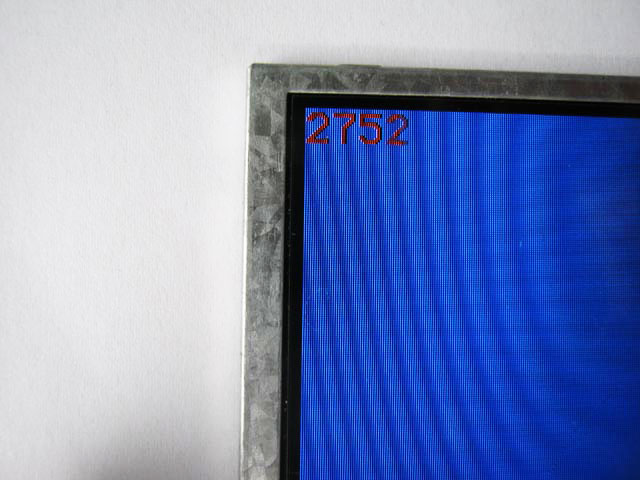

写真４がその表示の例です。
もちろんブルーバックに変えてビットマップ表示も可能です。

この表示回路はFPGAボードを使用していますが、量産する場合は弊社にてボードを設計することもできます。

安田電子設計事務所はTFTパネル表示回路の設計ができます。
タッチ・パネルも可能です。
