3.5mm×12mmのサイズにマイコン１個と他の電子部品６個を実装した事例を紹介します。
写真１の上側は表面、下側は裏面です。
表面に超小型部品を実装して、左側から入力、右側に出力線を付けています。
裏側にはマイコンのプログラム書き込み用ランドがあり、プログラムの書き換えが可能になっています。
写真２は実装前の生基板で、実装後にニッパーで切り離すようになっています。
写真をクリックすると大きくなります。
| |
写真１ 超小型プリント基板（上：表面、下：裏面） (3.5mm×12mm) |

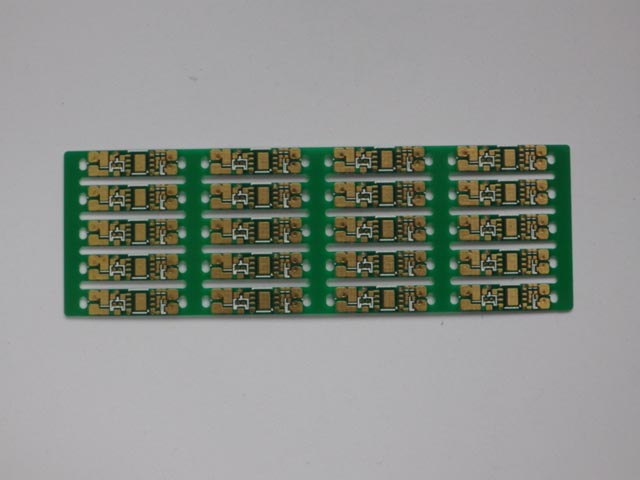

写真２ 実装前のプリント基板 |
| |
 |
 |
安田電子設計事務所は超小型プリント基板を設計・試作する技術を保有しています。
|
|
|
|
|
